當前位置：首頁>行業(yè)資訊>南京工業(yè)大學團隊采用PREP工藝制備高品質(zhì)鈦合金粉末
發(fā)布日期：2021-6-21 來源:南京尚吉
近日，南京工業(yè)大學鈦合金材料基礎(chǔ)研究團隊提出一種新型采用激光熔融沉積技術(shù)制備的Ti-Fe合金，其中添加適量的B以實現(xiàn)對增材制造鈦合金組織的調(diào)控，促進等軸晶的形成，有效克服因鈦合金增材制造凝固過程自發(fā)形核不足而產(chǎn)生柱狀晶的問題，同時分別采用鑄造、鍛造的方式制備了該合金，對比發(fā)現(xiàn)激光沉積制得Ti-Fe-B合金具有更優(yōu)的力學性能，其中抗拉強度達到779MPa，分別達到鍛造合金抗拉強度的1.5倍，鑄造合金抗拉強度的1.7倍（如圖1所示）。

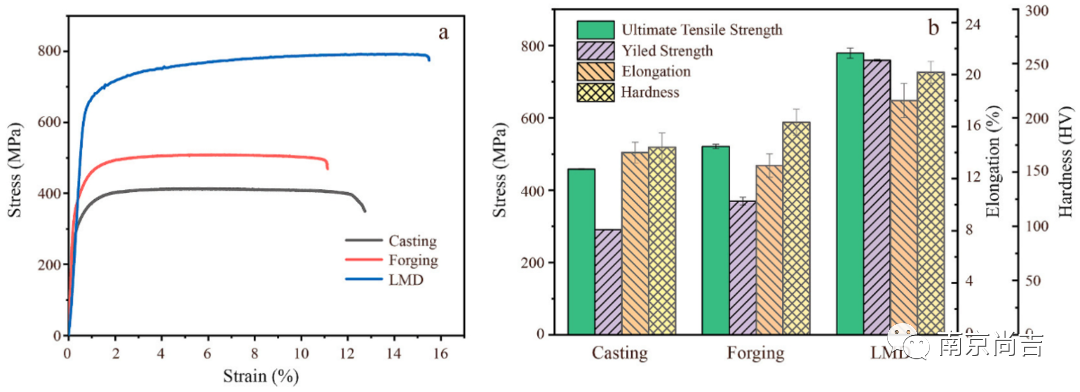

圖1 不同制造工藝下Ti-Fe-B合金的應力應變曲線(a)和力學性能(b)
該研究認為Ti-Fe-B合金在鑄造凝固過程中生成TiB相，并在較低的冷卻速率下，生長為寬大的針狀組織；在鍛造過程中，由于溫度遠低于TiB相熔點，針狀組織僅在變形過程中發(fā)生機械破碎，生成相對較短的組織；而粉末制備過程中，制粉用Ti-Fe-B合金鍛棒經(jīng)歷重熔以及高冷速下的再結(jié)晶過程，雖然鍛棒中的針狀TiB沉淀相分布不均勻，導致僅部分粉末顆粒上可以觀察到TiB相，而富B顆粒則形成網(wǎng)狀組織，但制得的粉末經(jīng)后處理混勻并在激光熔融沉積時再次熔化，TiB沉淀相得以在微熔池中重新分布，形成一個更加連續(xù)、精細的組織（如圖2所示）。

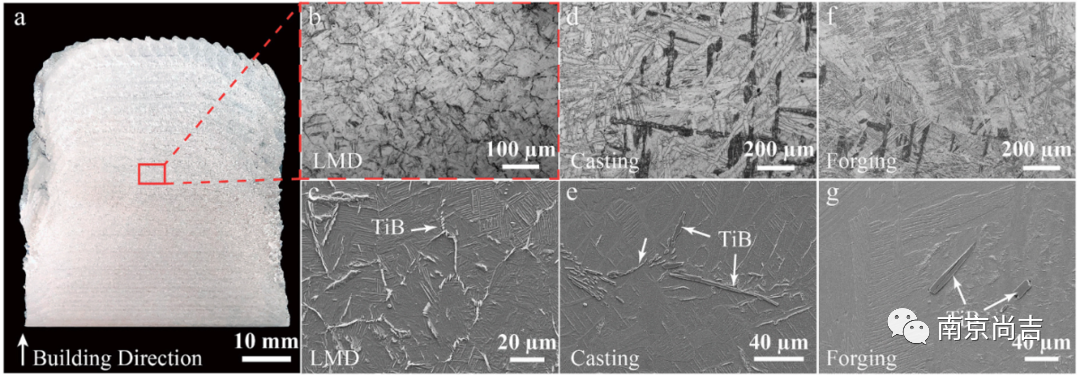

圖2 不同制備方式下Ti-Fe-B合金的宏觀和微觀組織(a, b, c)激光熔融沉積，(d, e)鑄造，(f, g)鍛造
上述研究成果牛京喆博士以《Microstructure and mechanical properties of B modified Ti-Fe alloy manufactured by casting, forging and laser melting deposition》為題，發(fā)表在*期刊《Composites Part B》上，該工作由鈦合金基礎(chǔ)研究團隊和南京尚吉應用研究團隊共同完成。
文章鏈接：https://doi.org/10.1016/j.compositesb.2021.108854
上述研究中的激光熔融沉積原料——Ti-Fe-B合金粉末，采用PREP工藝制備，包括粉末材料制備和激光熔融沉積過程均在南京尚吉完成，所用粉末的形貌、粒度分布及微觀組織如圖3、4所示。

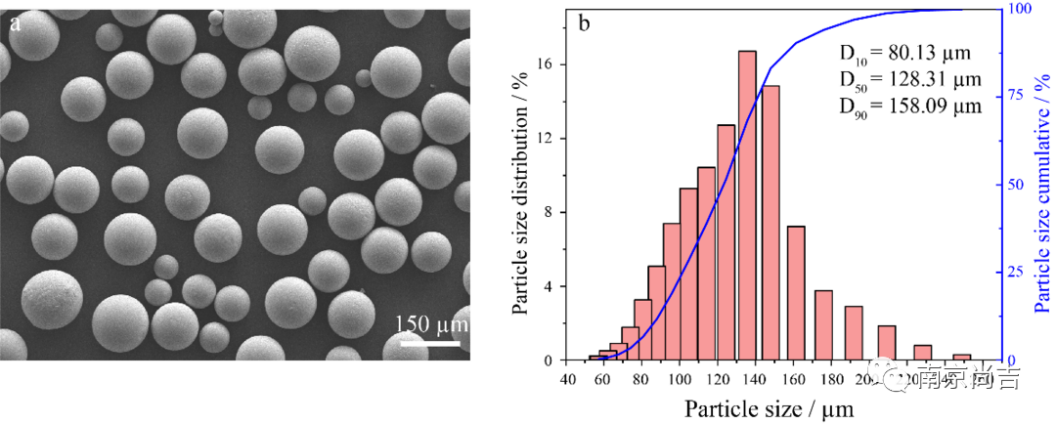

圖3 Ti-Fe-B合金粉末顆粒形貌(a)和粒度分布(b)
圖4 PREP工藝制得Ti-Fe-B合金粉末的微觀組織
本站部分內(nèi)容屬轉(zhuǎn)載，版權(quán)歸原作者所有，特此聲明！如果侵犯了您的版權(quán)請來信告知，我們將盡快刪除
2024“中國磁學與磁性材料產(chǎn)業(yè)發(fā)展峰會”將于10月22-24日在張家港召開
“粉末冶金結(jié)構(gòu)零件制造技術(shù)培訓班” 在揚州成功舉辦
汽車零部件類產(chǎn)品出口銷量持續(xù)攀升
折疊屏手機產(chǎn)業(yè)鏈日趨成熟 細分賽道藏商機
“中國磁都”！寧波打造強“磁場”，磁性材料產(chǎn)能占全國40%
相關(guān)新聞
最新資訊
最新產(chǎn)品
蘇州市高科氣體設(shè)備有限公司
蘇州市高科氣體設(shè)備有限公司
承燒板、燒結(jié)舟、墊板、托板、移進扳、硼板、匣缽、支柱等窯具
宜興市金用工業(yè)陶瓷有限公司
淄博市榮瑞達粉體材料廠
蘇州市高科氣體設(shè)備有限公司
最新粉末冶金企業(yè)
關(guān)于我們|廣告服務|會員服務|網(wǎng)站建設(shè)|付款方式|聯(lián)系我們 | 網(wǎng)站地圖|友情鏈接
版權(quán)所有：杭州極點科技有限公司地址：杭州市下城區(qū)西文街水印康庭1幢西樓4樓 郵編：310004
服務熱線：0571-8513281985235193傳真：0571-85235193
客服QQ：496617775客服MSN：pmbiz1@hotmail.com
聯(lián)盟網(wǎng)站：硬質(zhì)合金商務網(wǎng) 、粉末冶金人才網(wǎng)、粉末冶金書庫、注射成形網(wǎng) 、中國粉體網(wǎng)、粉體行業(yè)網(wǎng)上展、粉末冶金網(wǎng)上展
ICP證：浙B2-20100325
免責聲明：本網(wǎng)發(fā)布此信息的目的在于傳播更多信息，與本站立場無關(guān)。本網(wǎng)不保證該信息（包括但不限于文字、視頻、音頻、數(shù)據(jù)及圖表）全部或者部分內(nèi)容的準確性、真實性、完整性、有效性、及時性、原創(chuàng)性等。相關(guān)信息并未經(jīng)過本網(wǎng)站充分證實，不對您構(gòu)成任何建議，據(jù)此操作，風險自擔。
